码讯UWB+WiFi融合定位方案

UWB定位技术原理

超宽带（Ultra Wide Band，UWB）技术是一种无线载波通信技术，利用纳秒级的非正弦波窄脉冲传输数据。具有系统复杂度低，功耗低，多径分辨能力强，安全性高，接入密度大，截获能力低等特点，故UWB技术极适用于高精度定位场景。

通过超宽带脉冲进行精准测距，基于UWB超宽带无线脉冲技术，以TOF （飞行时间）、TDOA（到达时间差）等定位算法，解算获得定位标签的空间坐标。

UWB定位2

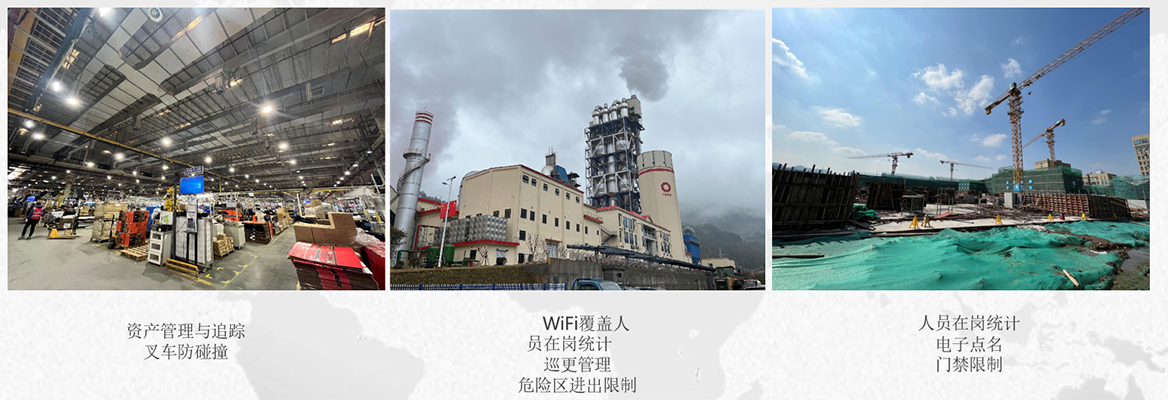

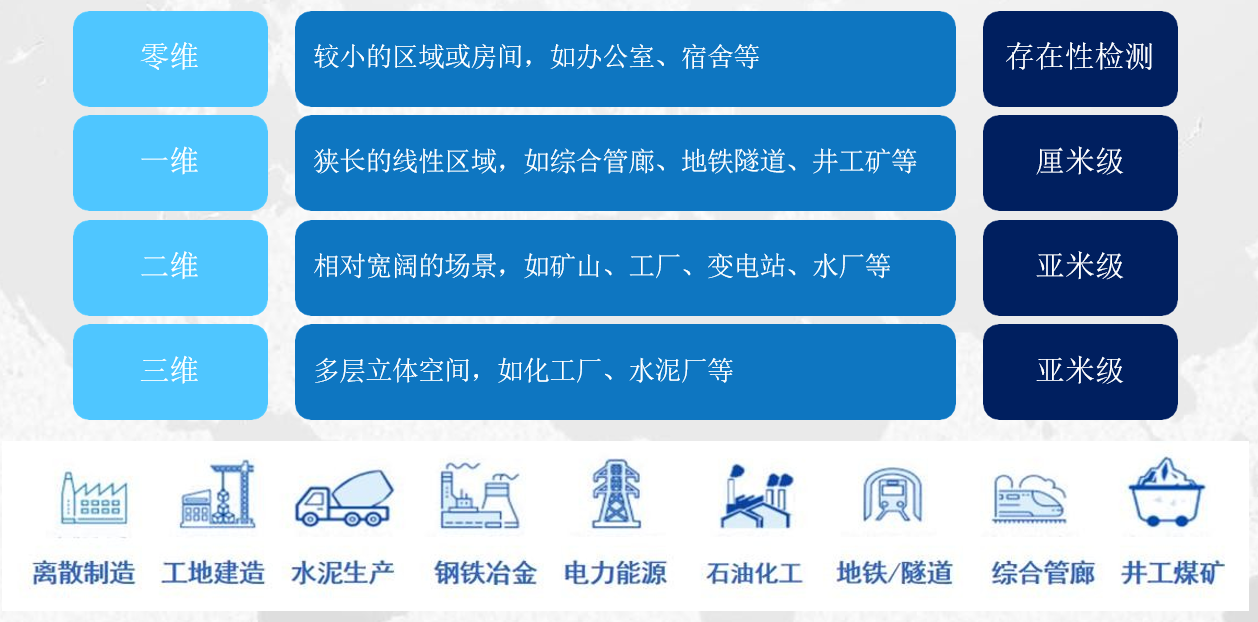

在位置定位基础上实现历史轨迹、实时位置、智能考勤、电子围栏、视频联动、双向告警等，满足不同行业用户在零维、一维、二维、三维场景下的业务需求。

UWB定位3

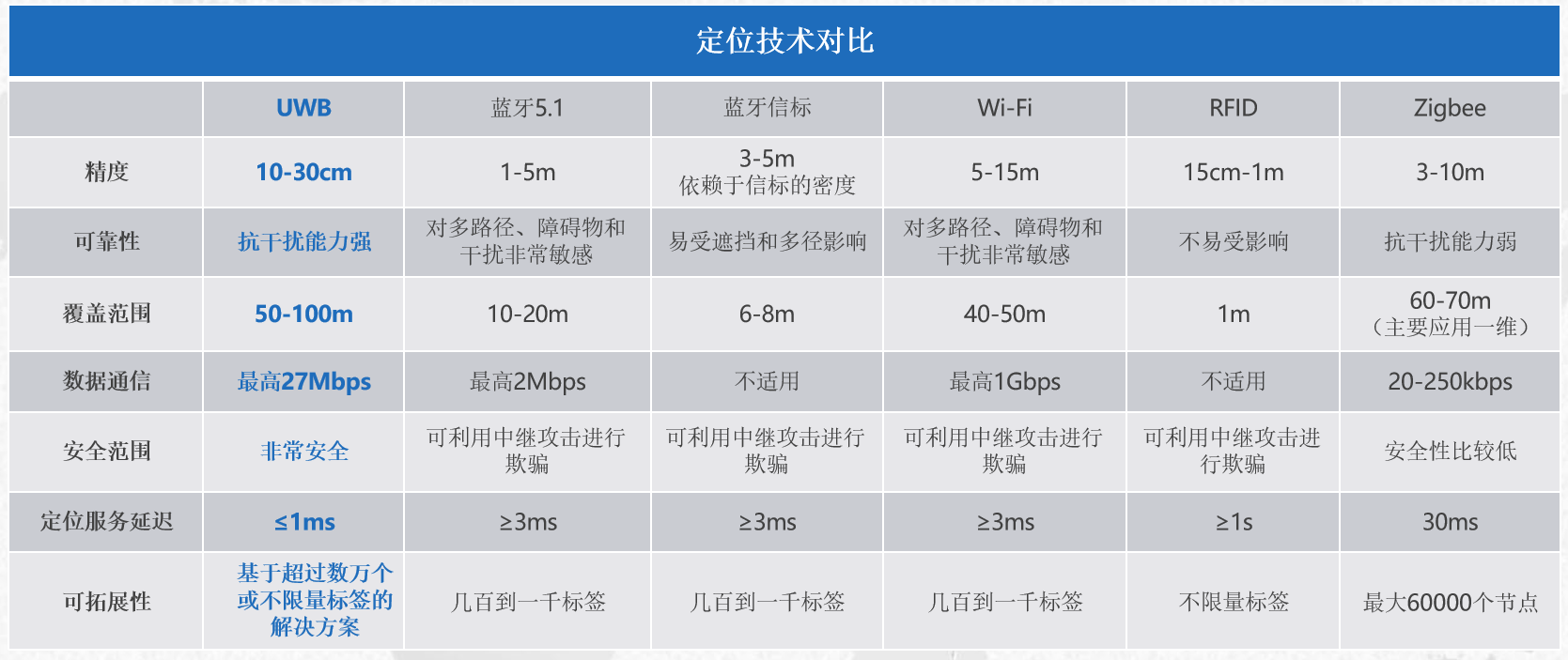

#	UWB	蓝牙5.1	蓝牙信标	Wi-Fi	RFID	Zigbee
精度	10-30cm	1-5m	3-5m 依赖于信标的密度	5-15m	15cm-1m	3-10m
可靠性	抗干扰能力强	对多路径、障碍物和干扰非常敏感	易受遮挡和多径影响	对多路径、障碍物和干扰非常敏感	不易受影响	抗干扰能力弱
覆盖范围	50-100m	10-20m	6-8m	40-50m	1m	60-70m（主要应用一维）
数据通信	最高27Mbps	最高2Mbps	不适用	最高1 Gbps	不适用	20-250kbps
安全范围	非常安全	可利用中继攻击进行欺骗	可利用中继攻击进行欺骗	可利用中继攻击进行欺骗	可利用中继攻击进行欺骗	安全性比较低
定位服务延迟	<1ms	≤3ms	≥3ms	≥3ms	≥1s	30ms
可拓展性	基于超过数万个或不限量标签的解决方案	几百到一千标签	几百到一千标签	几百到一千标签	不限量标签	最大60000个节点

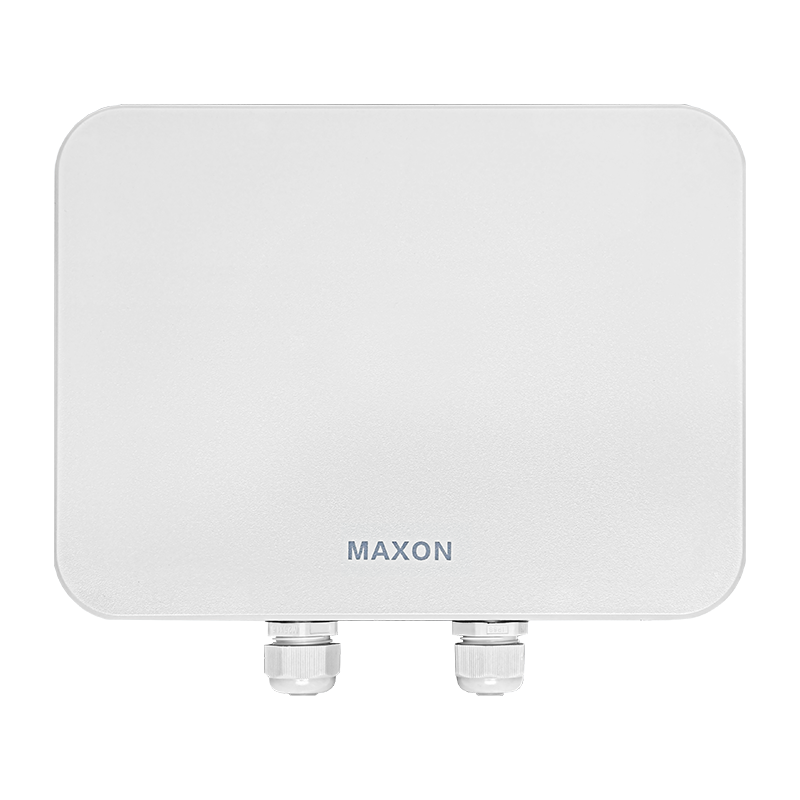

最高定位精度30cm
支持定位频度0.1Hz C 1Hz单基站容量可达200个标签
适用于一、二维定位场景
支持IEEE 802.11a/b/g/n/ac标准
最高传输速率 300Mbps (2.4G) & 867Mbps (5.8G)
支持网桥及路由模式，通过调整设备的网络模式可以实现灵活部署网络架构支持无线控制器(AC) 管理，实现远程集中配置与升级管理》支持吸顶式安装、抱杆式安装，适应不同场景安装
支持千兆以太网口，适应多类型网络接入
防护等级达到IP67，适应多种环境

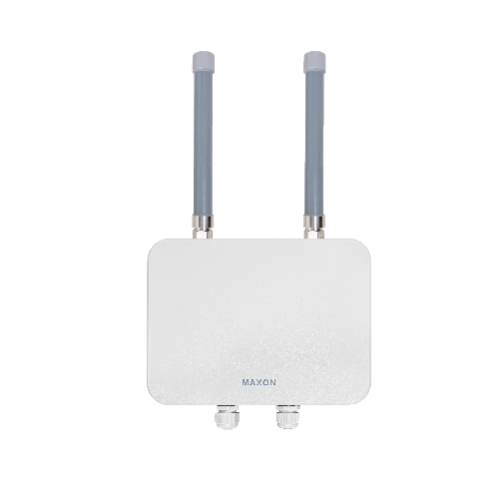

最高定位精度30cm
支持定位频度0.1Hz C 1Hz单基站容量可达200个标签
适用于一、二维定位场景
支持IEEE 802.11a/b/g/n/ac/ax标准
最高传输速率 574Mbps (2.4G) & 1200Mbps (5.8G)（MX6023A系列最高支持6574Mbps）
支持网桥及路由模式，通过调整设备的网络模式可以实现灵活部署网络架构支持无线控制器(AC) 管理，实现远程集中配置与升级管理》支持吸顶式安装、抱杆式安装，适应不同场景安装
支持2.5Gbps以太网口，支持完10Gbps光口，适应多类型网络接入
防护等级达到IP67，适应多种环境

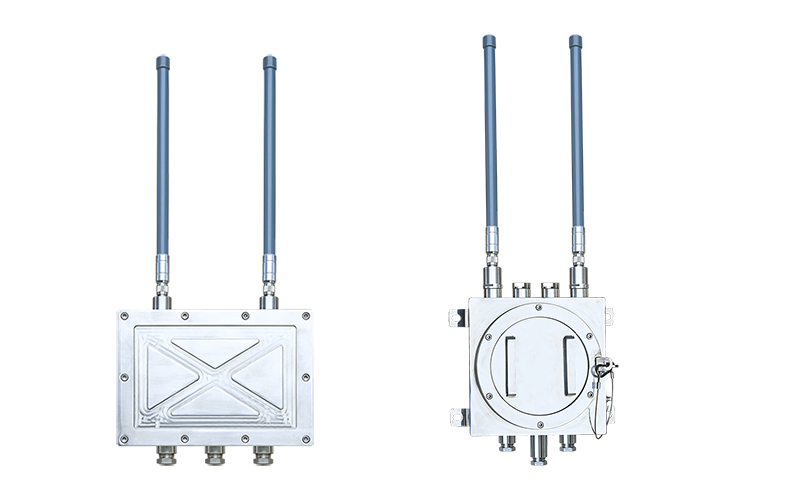

最高定位精度30cm
支持定位频度0.1HzS 1HZ单基站容量可达200个标签
适用于一、二维定位场景
防爆等级: ExdIIB/IICT6 Gb/ExtD A21IP68 T80C
支持IEEE 802.11a/b/g/n/ac标准
最高传输速率 300Mbps (2.4G) &867Mbps (5.8G)>支持网桥及路由模式，通过调整设备的网络模式可以实现灵活部署网络架构支持无线控制器(AC)管理，实现远程集中配置与升级管理支持吸顶式安装、抱杆式安装，适应不同场景安装
支持千兆以太网口，适应多类型网络接入
防护等级达到IP68，适应多种环境
