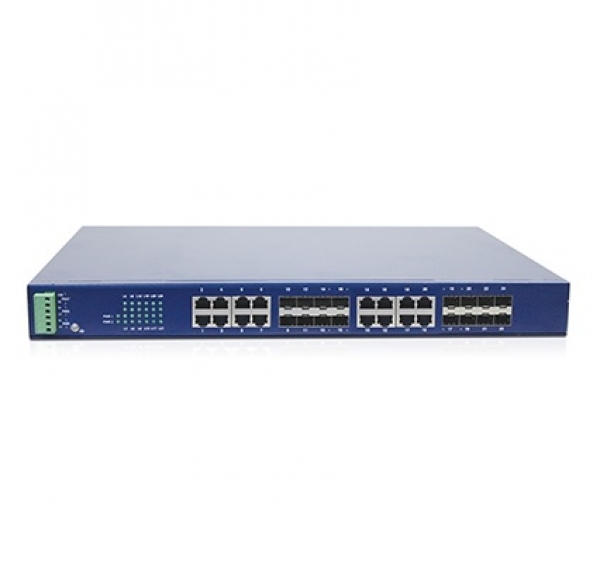

MX24C系列 24口全千非网管型机架式工业级以太网交换机

MX24C系列 24口全千非网管型机架式工业级以太网交换机


产品类别: 机架式非网管型工业以太网交换机


产品特点

  • 最多支持24个千兆电口

  • 最多支持16个千兆SFP插槽

  • 可选24V/48V/220V电源输入

  • 工业宽温:-40~+75℃

  • 标准机架式安装

产品简介

MX24C系列全千非网管型机架式工业级以太网交换机,最多支持24个千兆口(最多支持16个千兆SFP插槽)。灵活的端口配置,多种电源输入方式可选,宽电压范围输入,并提供过载和反接保护。工业四级抗电磁干扰能力,能够满足复杂的工业现场需求。

IEEE标准

IEEE 802.3 10BaseT Ethernet
IEEE 802.3u 100BaseT(X) and 100BaseFX Fast Ethernet
IEEE 802.3ab 1000BaseT(X) Ethernet
IEEE 802.3z 1000BaseX Ethernet
IEEE 802.3x Flow Control(流量控制)

交换特性

MAC地址表 16K
数据包缓存 12Mbit
处理方式 存储转发

接口

RJ45端口数 最多24个千兆电口
千兆光口 最多16个千兆SFP插槽
LED指示灯 电源、电口、光口

电源和告警

端子描述 4针电源端子, 2针告警端子
电源参数 单双电源可选;24VDC, 48VDC, 220VAC/DC可选;
24VDC电源支持范围为12~36VDC;
48VDC电源支持范围为36~58VDC;
220V电源支持范围为85~264VAC/77~300VDC可选
告警参数 220V,最大2A
电源功耗 最大35瓦
电源保护 反接保护、过载保护

环境保护

标准型号 -10 ~ 60℃
宽温型号 -40 ~ 75℃
储存温度 -40 ~ 85°C
相对湿度 5 ~ 95% (无凝霜)

物理特性

外壳 IP40金属外壳
安装方式 标准机架式安装

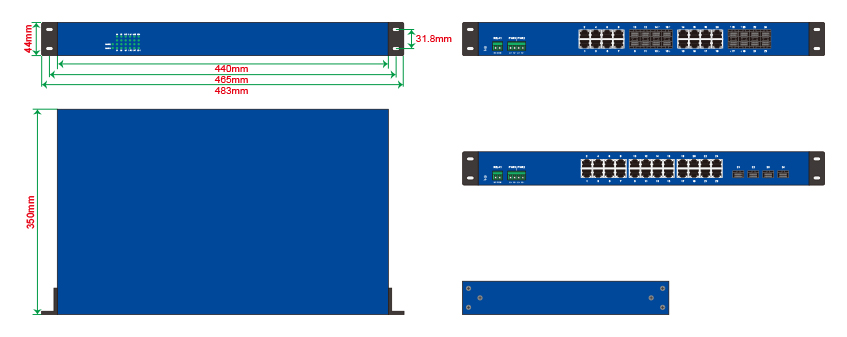

尺寸 440(W) x 44(H) x 352(D) mm

认证

EMC CE,FCC
EMI FCC Part 15. CISPR(EN55022) class A
EMS EN 61000-4-2(ESD)Level 4
EN 61000-4-3(RS)Level 4
EN 61000-4-4(EFT)Level 4
EN 61000-4-5(Surge)Level 4
EN 61000-4-6(CS)Level 4
EN 61000-4-8
Shock IEC60068-2-27
Freefall IEC60068-2-32
Vibration IEC60068-2-6
Green Product RoHS, WEEE

质保期

MTBF 380000h
保修期 5年

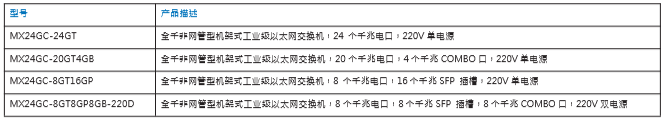

配置举例

MX24C
