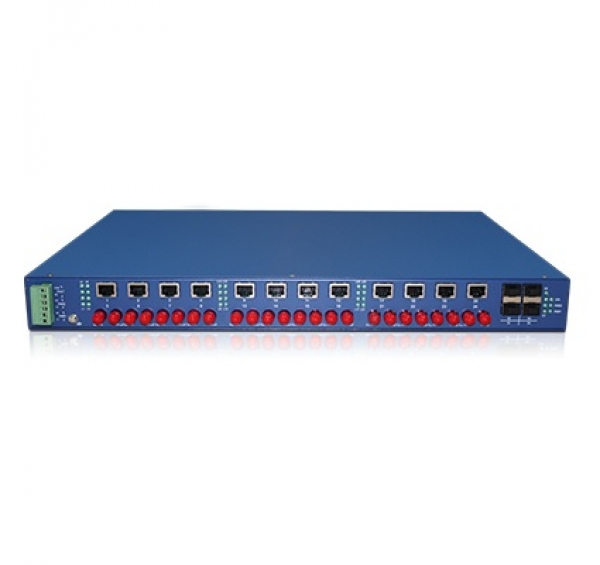

MX28MC-A系列-国网A级28口千兆网管型机架式工业级以太网交换机

MX28MC-A系列-国网A级28口千兆网管型机架式工业级以太网交换机


产品类别: 机架式网管型工业以太网交换机


MX28MC-A系列千兆网管型机架式工业级以太网交换机,满足IEC61850-3标准并符合国网A级标准,最多支持24个百兆口(最多支持24个光口),并可配置4个千兆SFP模块。
联系码讯

产品概述

MX28MC-A系列千兆网管型机架式工业级以太网交换机,满足IEC61850-3标准并符合国网A级标准,最多支持24个百兆口(最多支持24个光口),并可配置4个千兆SFP模块。其管理功能齐全,包括QoS、VLAN、IGMP Snooping/GMRP、Port Trunking、SNMP V1/V2/V3、RSTP/STP等。独有的RingGo冗余环网协议,网络链路切换及恢复时间小于20ms,提高了网络的可靠性。冗余电源输入,宽温设计,强抗电磁干扰能力,特别适用于要求极其严格例如数字化变电站等应用场合。

产品特征

  • 符合IEC61850-3标准,符合国网A级标准

  • 最多支持24个百兆电口或者SC/ST/FC光口,光口配置灵活

  • 可配置4个千兆SFP插槽

  • 支持RSTP/STP及私有环网协议(恢复时间小于20ms)

  • 可选24V/48V/220V电源输入

IEEE标准

IEEE 802.3 10BaseT Ethernet
IEEE 802.3u 100BaseT(X) and 100BaseFX Fast Ethernet
IEEE 802.3ab 1000BaseT(X) Ethernet
IEEE 802.3z 1000BaseX Ethernet
IEEE 802.3x Flow Control(流量控制)
IEEE 802.3d Spanning Tree Protocol(生成树)
IEEE 802.1w Rapid Spanning Tree Protocol(快速生成树)
IEEE 802.1s Multiple Spanning Tree Protocol(多生成树)
IEEE 802.1p Class of Service(服务等级)
IEEE 802.1Q VLAN Tag (虚拟局域网标签)
IEEE 802.3ad LACP(链路聚合控制协议)
IEEE 802.1x User Authentication (用户鉴权)
IEEE 802.1ab LLDP(逻辑链路发现协议)

软件特性

MIB RFC 1215 Trap, RFC1213 MIB II,RFC 1157 SNMP MIB, RFC 1493 Bridge MIB, RFC 2674 VLAN MIB, RFC 1643,RFC 1757, RSTP MIB, Private MIB, LLDP MIB
设备管理 支持SNMP v1, v2, v3
支持Web管理(支持HTTPS
支持Telnet配置
支持串口CLI配置
支持DHCP-client
支持用户登录密码保护
安全特性 支持ACL
支持基于端口的MAC过滤
支持MAC地址绑定
支持基于端口的802.1X认证
支持RADIUS认证
支持系统自防御,防止DDOS等攻击
VLAN 支持端口VLAN、IEEE 802.1Q Tag
最多可用的VLAN数:64,VID范围1 ~ 4094
支持管理VLAN
端口汇聚 支持静态LACP
支持2组汇聚组,每组最多4个端口
网络冗余 支持STP(IEEE 802.1d),RSTP(IEEE 802.1w)和 MSTP(IEEE 802.1s)
私有环网(自愈时间<20ms)
QoS 支持绝对优先级、相对优先级两种调度方式
4个优先级队列
支持根据802.1p/DSCP队列调度,每端口8个队列
端口镜像 支持基于端口的单向和双向流量镜像
IGMP组播 支持IGMP Snooping V1/V2,最多支持256个组播组
端口带宽控制 支持对出入端口的报文流量进行限速,粒度最小为64Kbps
广播风暴抑制 支持对广播报文、组播报文和未知单播报文的抑制
设备维护 支持Syslog(系统日志)
支持RMON(Remote Network Monitoring)
支持Ping检测
支持链路层发现协议LLDP(Link Layer Discovery Protocol)
SNTP 支持SNTP协议
固件升级 支持WEB页面和串口TFTP升级
配置文件 支持配置文件的导入和导出

交换特性

MAC地址表 8K
数据包缓存 2Mbit
处理方式 存储转发

接口

RJ45端口数 最多24个百兆电口
百兆光口 最多24个百兆光口,SC/ST/FC可选
光口传输距离 多模2km,单模20km/40km/60km/120km可选
千兆光口 4个千兆SFP插槽
LED指示灯 电源、电口、光口、状态
控制串口 RS-232(RJ45连接器),115200bps, 8, N, 1

电源和告警

端子描述 4针电源端子,2针告警端子
电源参数 单双电源可选;24VDC, 48VDC, 220VAC/DC可选
24VDC电源支持范围为12~36VDC
48VDC电源支持范围为36~58VDC
220V电源支持范围为85~264VAC/77~300VDC可选
告警参数 220V,最大2A
电源功耗 最大30瓦
电源保护 反接保护、过载保护

环境保护

标准型号 -10 ~ 60℃
宽温型号 -40 ~ 75℃
储存温度 -40 ~ 85°C
相对湿度 5 ~ 95% (无凝霜)

物理特性

外壳 IP40金属外壳
安装方式 标准机架式安装
尺寸 440(W) x 44(H) x 352(D) mm

认证

EMC CE,FCC
EMI FCC Part 15. CISPR(EN55022) class A
EMS EN 61000-4-2(ESD)Level 4
EN 61000-4-3(RS)Level 4
EN 61000-4-4(EFT)Level 4
EN 61000-4-5(Surge)Level 4
EN 61000-4-6(CS)Level 4
EN 61000-4-8
Shock IEC60068-2-27
Freefall IEC60068-2-32
Vibration IEC60068-2-6
Green Product RoHS, WEEE

质保期

MTBF 360000h
保修期 5年

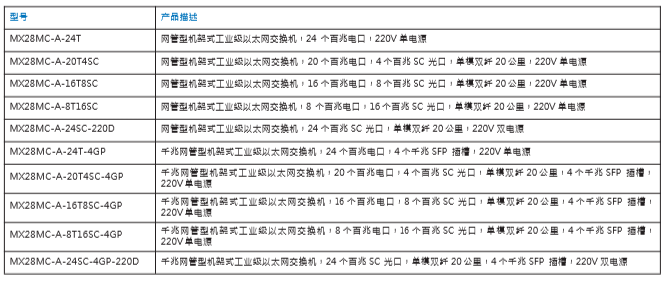

配置举例

MX28MC A
