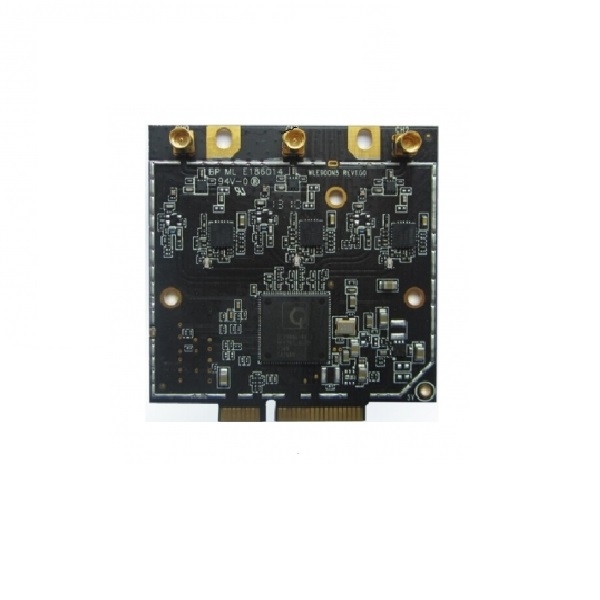

Qualcomm Atheros QCA9880
CUS223 (高功率) 参考设计
5GHz 最大 27dBm输出功率(单通道) , 30dBm (合计)
兼容IEEE 802.11ac & 向后兼容 802.11a/n
3×3 MIMO 技术, 高达 1.3Gbps
内置ESD 保护,ESD/EMP 免疫阈值: 15KeV1
MiniPCI Express 1.1 接口
产品类型 |
无线模块 |
芯片 |
QCA9880 |
无线标准 |
802.11n, 802.11ac, 802.11a |
MIMO 通道 |
2×2 |
输出功耗(单通道) |
27dBm |
频率范围 |
5.180 ~ 5.825 GHz |
无线速率 |
1300Mbps |
接口 |
1个MiniPCI-e Pin,3个MMCX接头 |
MiniPCI-e Pin |
v1.1 |
功耗 |
10瓦 (最大) |
温度范围 |
工作:-20ºC 至 70ºC,存储:-40ºC 至 90ºC |
湿度 |
工作:5% 至 95% (非冷凝) |
认证 |
RoHS认证 |
尺寸(W x H x D) |
50 x 50.95 x 8.5 mm (W x H x D) |
5Ghz (单通道) |
|||
Data Rate |
TX |
RX |
|
802.11a |
6Mbps |
32 |
-96 |
54Mbps |
29 |
-84 |
|
11n HT20 |
MCS0 |
32 |
-95 |
MCS 7 |
27 |
-77 |
|
11n HT40 |
MCS0 |
31 |
-92 |
MCS 7 |
27 |
-77 |
|
11ac HT20 |
MCS0 |
32 |
-94 |
MCS 9 |
26 |
-70 |
|
11ac HT40 |
MCS0 |
26 |
-91 |
MCS 9 |
21 |
-65 |
|
11ac HT80 |
MCS0 |
31 |
-90 |
MCS 9 |
25 |
-61 |
